شیر پروانه ای بدنه چدن دیسک پلیمر

مدل بدنه چدن دیسک پلیمر یکی از پرفروش‌ترین مدل‌های فولاب است. در این مدل، بدنه از چدن مقاوم ساخته شده و دیسک از پلیمر مهندسی تولید می‌شود.

این ترکیب باعث شده محصول هم استحکام مکانیکی بالایی داشته باشد و هم در برابر خوردگی، رسوب و بسیاری از مواد شیمیایی مقاومت مطلوبی ارائه دهد.

بدنه چدنی فشارهای کاری متداول را به‌خوبی تحمل می‌کند و دیسک پلیمری از تماس مستقیم فلز با سیال جلوگیری می‌کند. به همین دلیل احتمال زنگ‌زدگی و خوردگی به حداقل می‌رسد.

مزایای شیر پروانه ای بدنه چدن دیسک پلیمر

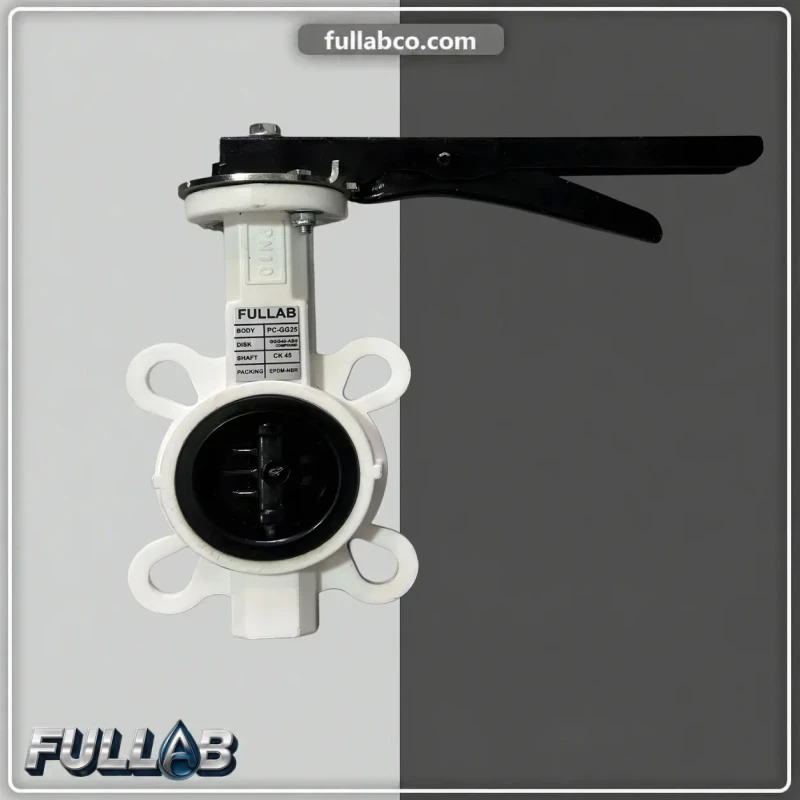

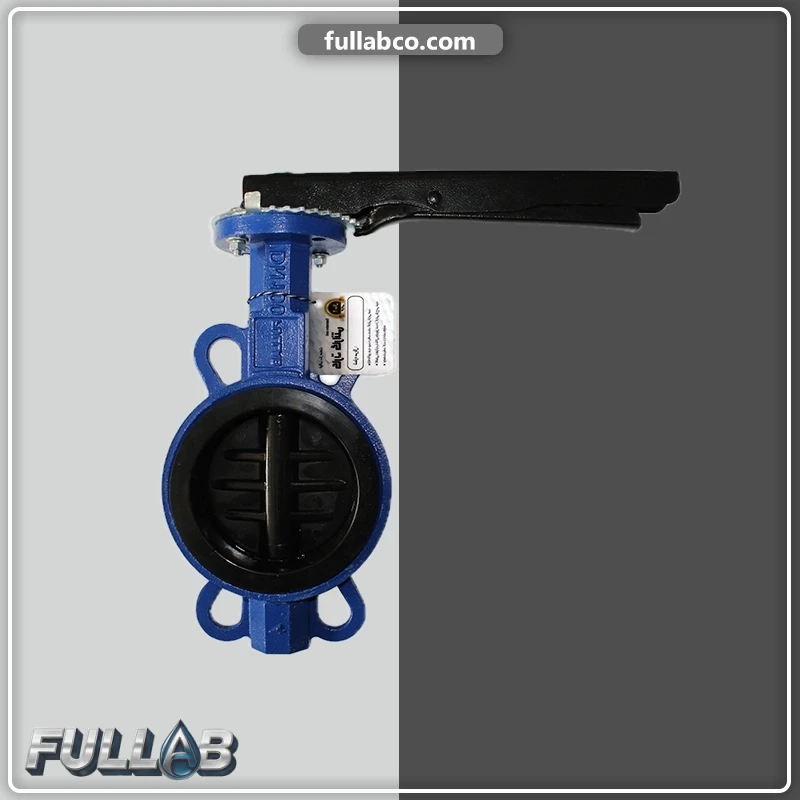

شیر پروانه ای ویفری بدن چدن دیسک پلیمری

• مقاومت بالا در برابر خوردگی
• وزن مناسب
• طول عمر بالا
• قیمت اقتصادی
• نصب آسان
• کاهش هزینه تعمیر و نگهداری
• عملکرد نرم و روان
• مناسب برای سیالات خورنده

کاربردها

این مدل بیشتر در موارد زیر استفاده می‌شود:

• شبکه‌های آبرسانی
• تصفیه‌خانه‌های آب
• خطوط انتقال فاضلاب
• صنایع شیمیایی
• سیستم‌های آبیاری
• استخرها
• گلخانه‌ها
• تأسیسات ساختمانی

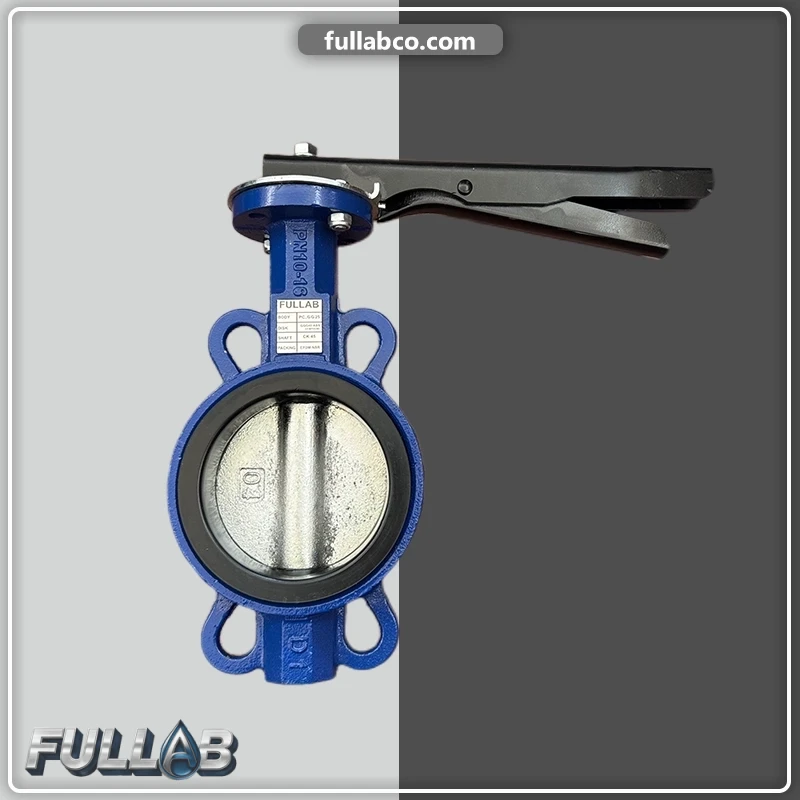

شیر پروانه ای بدنه چدن دیسک چدن

یکی دیگر از محصولات پرکاربرد فولاب، شیر پروانه ای بدنه چدن دیسک چدن است.

در این مدل هم بدنه و هم دیسک از چدن ساخته شده‌اند و معمولاً سطح دیسک با پوشش اپوکسی محافظت می‌شود تا مقاومت بیشتری در برابر رطوبت و خوردگی داشته باشد.

این مدل بیشتر برای انتقال آب، سیالات غیرخورنده و پروژه‌هایی که فشار مکانیکی بالاتری دارند مورد استفاده قرار می‌گیرد.

مزایا

• استحکام مکانیکی بالا


  شیر پروانه ای بدنه چدن دیسک چدن

• تحمل فشار مناسب
• مقاومت در برابر ضربه
• قیمت مناسب
• طول عمر زیاد
• مناسب برای پروژه‌های عمرانی

• خطوط انتقال آب
• ایستگاه‌های پمپاژ
• شبکه‌های شهری
• تأسیسات صنعتی
• موتورخانه‌ها
• سیستم‌های سرمایش و گرمایش

شیر پروانه ای بدنه پلیمر دیسک پلیمر

اگر مقاومت در برابر خوردگی مهم‌ترین اولویت پروژه باشد، شیر پروانه ای بدنه پلیمر دیسک پلیمر بهترین انتخاب خواهد بود.

در این مدل، هم بدنه و هم دیسک از پلیمرهای مهندسی مقاوم ساخته می‌شوند. این ویژگی باعث می‌شود شیر در برابر رطوبت، مواد شیمیایی و محیط‌های خورنده عملکرد بسیار مطلوبی داشته باشد.

از آنجا که هیچ بخش فلزی با سیال در تماس نیست، احتمال زنگ‌زدگی تقریباً صفر است.

مزایا

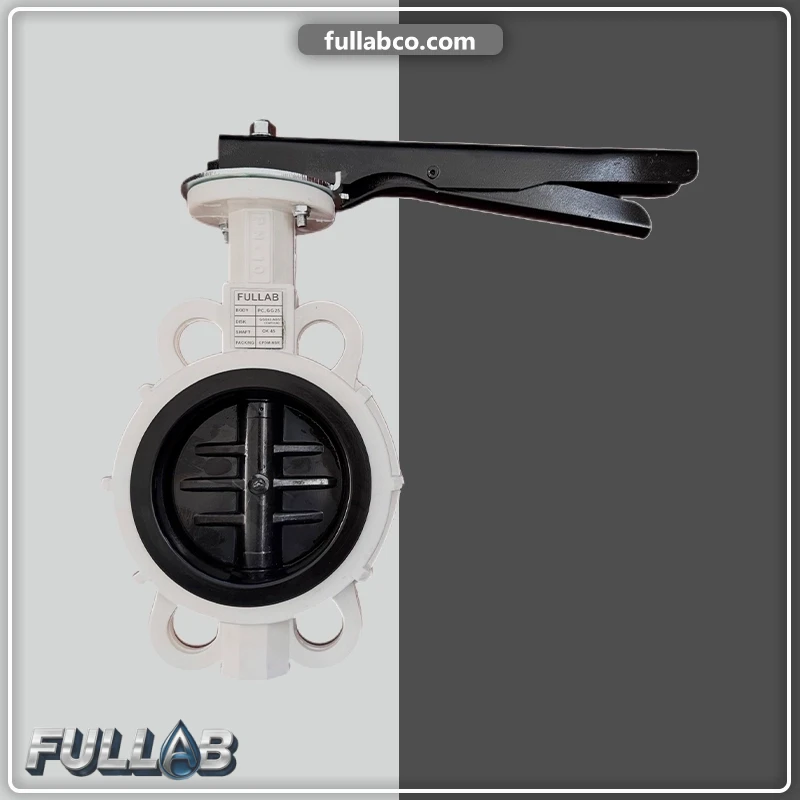

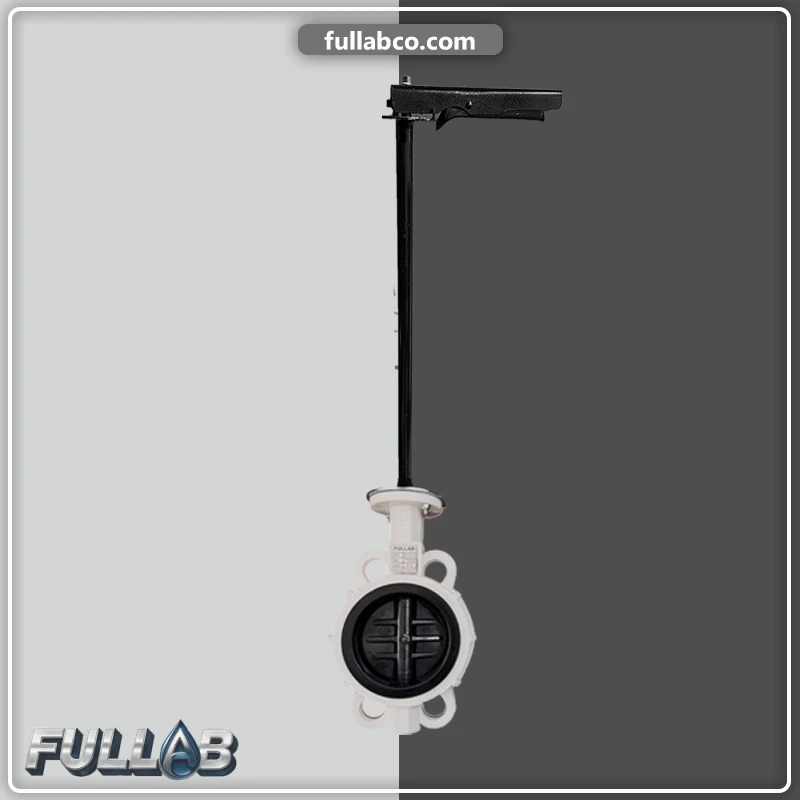

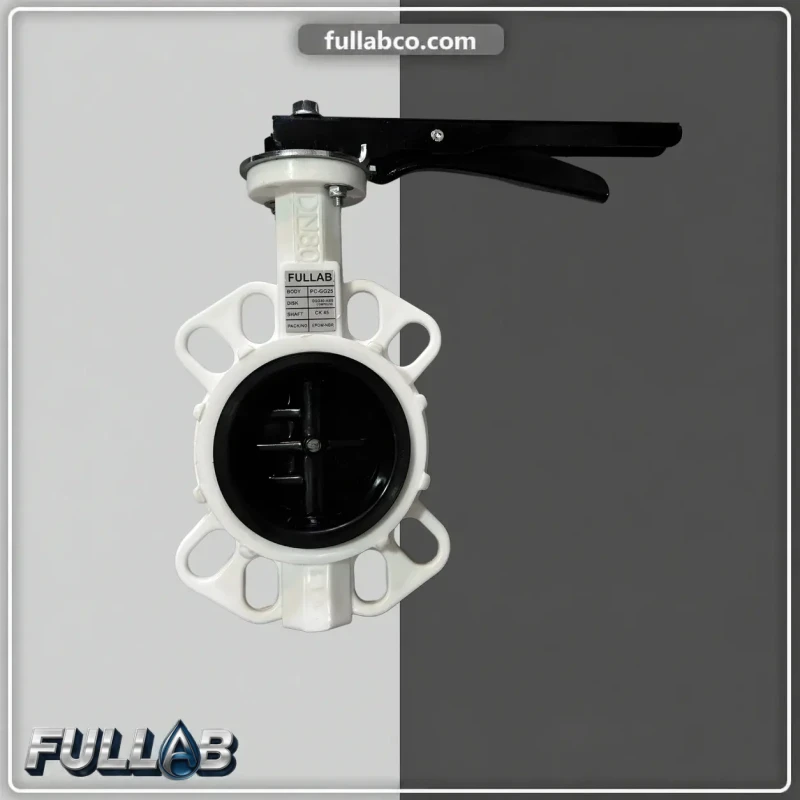

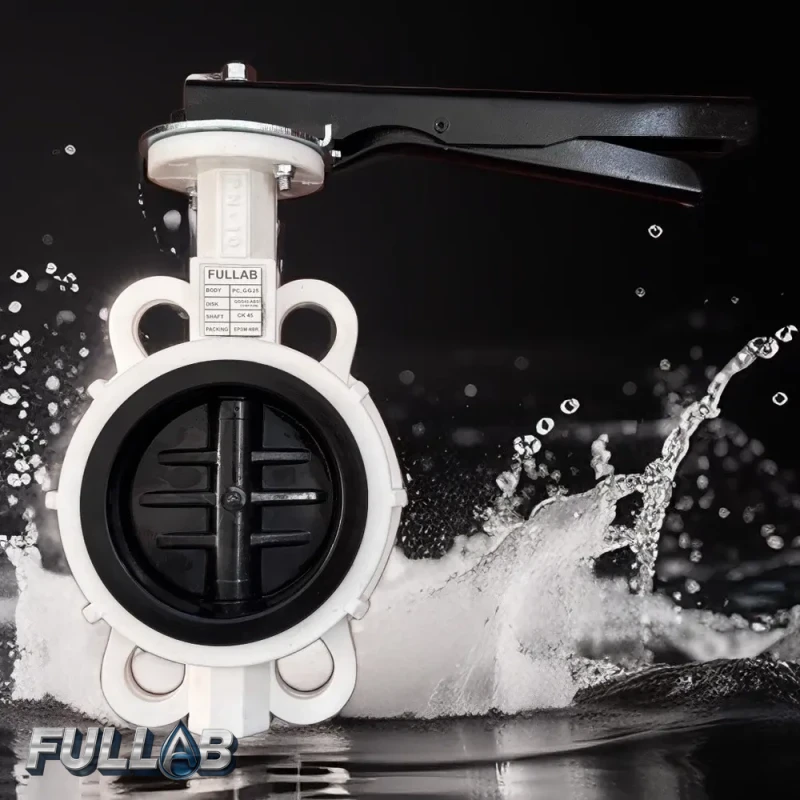

شیر پروانه ای اهرمی بدنه و دیسک پلیمری

• کاملاً ضدزنگ
• بسیار سبک
• مقاومت عالی در برابر مواد شیمیایی
• نصب آسان
• عدم ایجاد رسوب
• طول عمر بالا
• مناسب برای محیط‌های مرطوب

کاربردها

• استخرها
• گلخانه‌ها
• صنایع شیمیایی
• صنایع آب و فاضلاب
• سیستم‌های آبیاری
• انتقال اسیدها و بازهای رقیق
• مراکز پرورش آبزیان

مقایسه سه مدل شیر پروانه ای فولاب

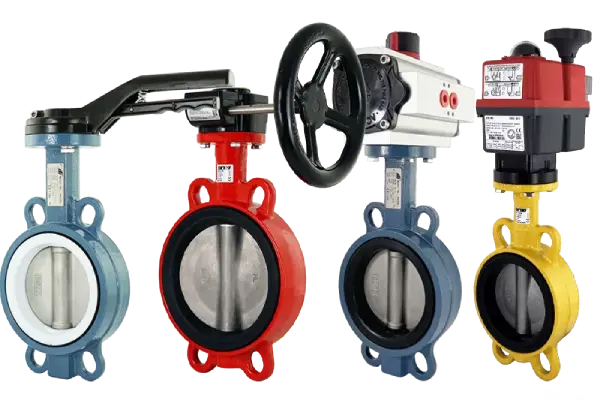

انواع شیر پروانه ای بر اساس عملگر

علاوه بر جنس بدنه و دیسک، نوع عملگر نیز در انتخاب شیر اهمیت زیادی دارد.

شیر-پروانه-ای-ویفری

شیر پروانه ای اهرمی

مدل اهرمی رایج‌ترین نوع شیر پروانه ای است و بیشتر در سایزهای کوچک و متوسط استفاده می‌شود.

مزایا:

• قیمت مناسب
• عملکرد سریع
• عدم نیاز به برق
• نصب آسان
• تعمیرات کم

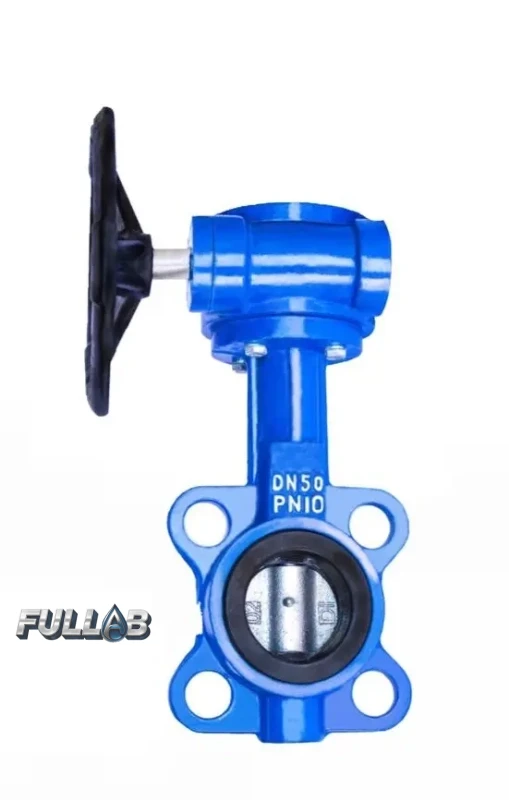

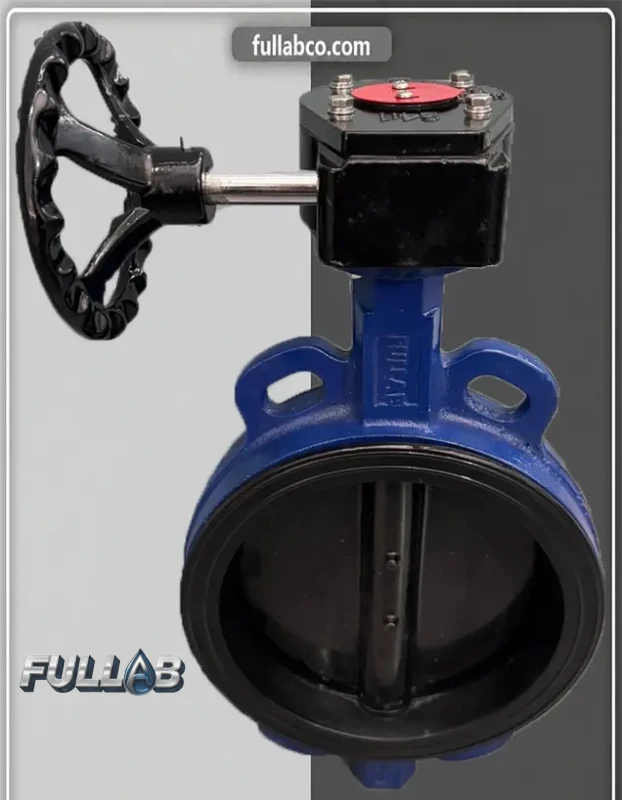

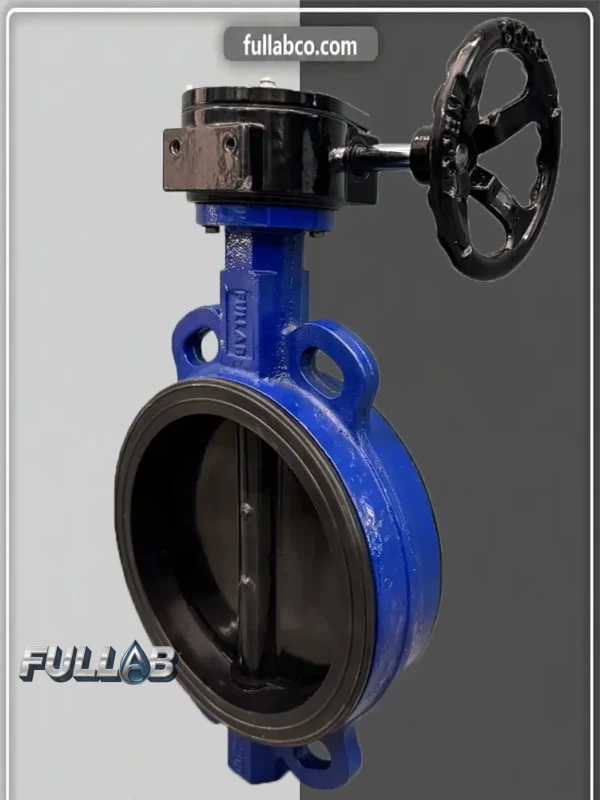

شیر پروانه ای گیربکسی

در سایزهای بزرگ، استفاده از گیربکس باعث کاهش نیروی لازم برای باز و بسته کردن شیر می‌شود.

مزایا:

• کنترل دقیق
• مناسب فشار بالا
• مناسب سایزهای بزرگ
• افزایش عمر قطعات

شیر پروانه ای پنوماتیک

در این مدل، نیروی موردنیاز توسط هوای فشرده تأمین می‌شود.

کاربردها:

• خطوط تولید
• صنایع غذایی
• صنایع دارویی
• اتوماسیون صنعتی

مزایا:

• سرعت بسیار بالا
• قابلیت کنترل اتوماتیک
• عمر زیاد

شیر پروانه ای برقی

عملگر برقی امکان کنترل شیر از راه دور را فراهم می‌کند.

این مدل بیشتر در کارخانه‌ها و پروژه‌های هوشمندسازی استفاده می‌شود.

مزایا:

• کنترل دقیق
• اتصال به PLC
• مناسب اتوماسیون
• کاهش نیاز به نیروی انسانی

انواع سیت (لاستیک آب‌بندی) در شیر پروانه ای

یکی از مهم‌ترین قطعات شیر پروانه ای، سیت یا نشیمنگاه است. این قطعه وظیفه آب‌بندی کامل شیر را بر عهده دارد و انتخاب صحیح آن تأثیر زیادی بر عملکرد و طول عمر محصول دارد.

سیت EPDM

EPDM رایج‌ترین نوع لاستیک آب‌بندی در شیرهای پروانه‌ای است.

ویژگی‌ها:

• مناسب آب آشامیدنی
• مقاوم در برابر بخار
• مقاوم در برابر ازن
• مقاومت مناسب در برابر شرایط جوی
• آب‌بندی عالی

کاربرد:

• آب
• فاضلاب
• تأسیسات
• استخر

سیت NBR

NBR برای سیالات روغنی طراحی شده است.

ویژگی‌ها:

• مقاومت در برابر روغن
• مقاومت در برابر سوخت
• مناسب روغن‌های صنعتی

کاربرد:

• صنایع نفت
• روغن هیدرولیک
• سوخت

سیت PTFE (تفلون)

PTFE بهترین انتخاب برای محیط‌های شیمیایی است.

ویژگی‌ها:

• مقاومت شیمیایی بسیار بالا
• اصطکاک پایین
• مقاومت دمایی مناسب
• عمر زیاد

کاربرد:

• صنایع شیمیایی
• اسیدها
• بازها
• مواد خورنده

سیت وایتون (Viton)

وایتون برای شرایط دمای بالا و مواد شیمیایی خاص استفاده می‌شود.

مزایا:

• تحمل دمای بالا
• مقاومت شیمیایی زیاد
• دوام بالا

چگونه بهترین شیر پروانه ای را انتخاب کنیم؟

قبل از خرید مدل ویفری، به موارد زیر توجه کنید:

• نوع سیال
• فشار کاری
• دمای سیال
• جنس بدنه
• جنس دیسک
• نوع سیت
• نوع عملگر
• سایز خط لوله
• استاندارد فلنج
• برند تولیدکننده

انتخاب صحیح این موارد باعث افزایش عمر سیستم و کاهش هزینه‌های تعمیرات خواهد شد.

مزایای شیر پروانه ای ویفری

مدل ویفری به دلیل طراحی مهندسی، عملکرد سریع و قیمت مناسب، یکی از محبوب‌ترین شیرآلات صنعتی در صنایع مختلف است. این محصول در مقایسه با بسیاری از شیرهای کشویی، توپی و سماوری، وزن کمتر و ابعاد جمع‌وجورتری دارد و نصب آن نیز ساده‌تر است.

در ادامه مهم‌ترین مزایای شیر پروانه ای ویفری را بررسی می‌کنیم.

۱. طراحی ساده و عملکرد مطمئن

یکی از مهم‌ترین مزایای شیر پروانه ای ویفری، ساختار ساده آن است. تعداد قطعات کمتر باعث می‌شود احتمال خرابی کاهش یافته و تعمیرات در مدت زمان کوتاه‌تری انجام شود.

این طراحی ساده همچنین هزینه نگهداری را به میزان قابل توجهی کاهش می‌دهد.

۲. وزن کم

در مقایسه با بسیاری از شیرآلات صنعتی، شیر پروانه ای ویفری وزن کمتری دارد.

این ویژگی باعث می‌شود:

• حمل‌ونقل آسان‌تر شود.
• هزینه نصب کاهش یابد.
• فشار کمتری به خطوط لوله وارد شود.
• نصب در ارتفاع ساده‌تر انجام شود.

۳. نصب آسان

مدل ویفری مستقیماً بین دو فلنج قرار می‌گیرد و نیازی به فلنج‌های اختصاصی یا اتصالات پیچیده ندارد.

به همین دلیل:

• زمان نصب کمتر است.
• هزینه اجرای پروژه کاهش پیدا می‌کند.
• تعویض شیر در آینده نیز ساده‌تر خواهد بود.

۴. عملکرد سریع

تمام فرآیند باز و بسته شدن شیر تنها با ۹۰ درجه چرخش انجام می‌شود.

این ویژگی باعث می‌شود:

• سرعت کنترل جریان افزایش یابد.
• در شرایط اضطراری بتوان مسیر سیال را سریع قطع کرد.
• اپراتور زمان کمتری برای بهره‌برداری صرف کند.

۵. آب‌بندی مناسب

در صورت انتخاب صحیح سیت (EPDM، NBR یا PTFE)، شیر  ویفری آب‌بندی بسیار مناسبی ایجاد می‌کند و از نشت سیال جلوگیری می‌شود.

این موضوع علاوه بر افزایش ایمنی، باعث کاهش هدررفت سیال نیز خواهد شد.

۶. هزینه اقتصادی

از نظر اقتصادی، شیر پروانه ای ویفری یکی از مقرون‌به‌صرفه‌ترین شیرآلات صنعتی محسوب می‌شود.

دلایل آن عبارت‌اند از:

• قیمت خرید مناسب
• هزینه نصب پایین
• تعمیرات آسان
• قطعات کمتر
• مصرف پایین تجهیزات جانبی

۷. تنوع بالا

امروزه شیرهای پروانه‌ای در مدل‌های مختلف تولید می‌شوند؛ از جمله:

• بدنه چدن دیسک پلیمر
• بدنه چدن دیسک چدن
• بدنه پلیمر دیسک پلیمر
• استیل
• فولادی

همچنین امکان استفاده از عملگرهای مختلف مانند اهرمی، گیربکسی، برقی و پنوماتیکی وجود دارد.

۸. مقاومت مناسب در برابر خوردگی

در مدل‌هایی که از دیسک پلیمری یا بدنه پلیمری استفاده می‌شود، مقاومت در برابر زنگ‌زدگی و مواد شیمیایی بسیار بالاست.

این ویژگی باعث افزایش عمر شیر در محیط‌های مرطوب یا خورنده می‌شود.

معایب شیر پروانه ای ویفری

در کنار مزایای فراوان، این نوع شیر محدودیت‌هایی نیز دارد که بهتر است قبل از انتخاب محصول به آن‌ها توجه شود.

عدم استفاده به عنوان انتهای خط

این نوع شیر برای نصب بین دو فلنج طراحی شده است و معمولاً نباید به‌عنوان شیر انتهایی خط (End of Line) استفاده شود؛ زیرا برای آب‌بندی و استحکام به وجود هر دو فلنج نیاز دارد.

محدودیت در فشارهای بسیار بالا

در فشارهای بسیار زیاد، معمولاً استفاده از شیرهای فلنجی یا شیرهای مخصوص فشار بالا گزینه مناسب‌تری است.

وجود دیسک در مسیر جریان

حتی در حالت کاملاً باز نیز دیسک داخل مسیر سیال قرار دارد.

به همین دلیل مقدار کمی افت فشار ایجاد می‌شود؛ البته در بیشتر پروژه‌های صنعتی این افت فشار ناچیز است.

انتخاب صحیح متریال ضروری است

اگر جنس دیسک، بدنه یا سیت متناسب با نوع سیال انتخاب نشود، عمر شیر کاهش پیدا می‌کند.

به همین دلیل همیشه باید مشخصات فنی پروژه قبل از خرید بررسی شود.

کاربردهای شیر پروانه ای ویفری

به دلیل تنوع متریال و نوع عملگر، شیر پروانه ای ویفری در صنایع مختلف استفاده می‌شود.

صنایع آب و فاضلاب

یکی از مهم‌ترین کاربردهای این شیر، شبکه‌های انتقال آب و فاضلاب است.

مزایا در این بخش:

• مقاومت مناسب
• آب‌بندی مطمئن
• هزینه پایین
• نگهداری آسان

تأسیسات ساختمانی

در سیستم‌های سرمایش و گرمایش، موتورخانه‌ها و شبکه‌های آبرسانی ساختمان‌ها، شیر پروانه ای ویفری انتخابی اقتصادی و کاربردی است.

صنایع کشاورزی

در سیستم‌های آبیاری تحت فشار، گلخانه‌ها و خطوط انتقال آب کشاورزی، به دلیل وزن کم و نصب آسان، استفاده از این شیر بسیار رایج است.

صنایع شیمیایی

مدل‌های دارای دیسک یا بدنه پلیمری برای انتقال بسیاری از مواد شیمیایی مناسب هستند و در برابر خوردگی مقاومت بالایی دارند.

صنایع غذایی

در خطوط انتقال آب، نوشیدنی‌ها و برخی سیالات غذایی، مدل‌های مناسب با متریال استاندارد استفاده می‌شوند.

استخرها و مراکز پرورش آبزیان

به دلیل مقاومت در برابر رطوبت و زنگ‌زدگی، شیرهای پروانه‌ای پلیمری گزینه‌ای مناسب برای این کاربردها هستند.

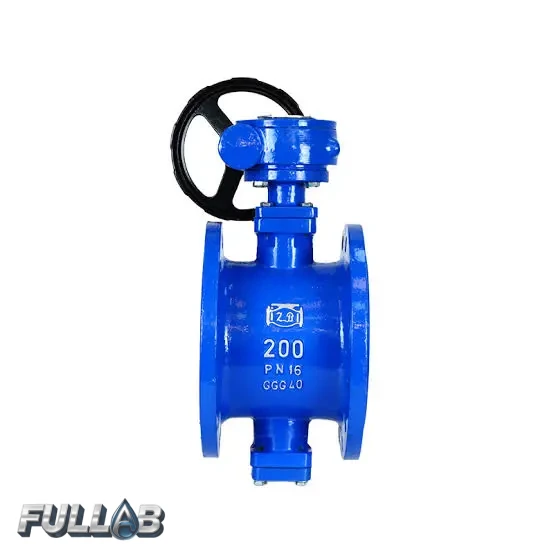

تفاوت شیر پروانه ای ویفری، لاگ و فلنجی

انتخاب نوع اتصال شیر تأثیر زیادی بر عملکرد و نحوه نصب آن دارد. سه مدل رایج عبارت‌اند از ویفری، لاگ و فلنجی.

شیر پروانه ای ویفری یا فلنجی؛ کدام بهتر است؟

اگر پروژه شما فشار کاری متوسط دارد و به دنبال گزینه‌ای اقتصادی، سبک و با نصب سریع هستید، شیر پروانه ای ویفری انتخاب مناسبی است.

اما اگر فشار سیستم بالا بوده یا نیاز به استحکام بیشتر و استفاده در انتهای خط دارید، شیر پروانه ای فلنجی گزینه بهتری خواهد بود.

عوامل مؤثر بر قیمت شیر پروانه ای ویفری

قیمت این شیر به عوامل مختلفی بستگی دارد و نمی‌توان تنها بر اساس سایز یا ظاهر محصول، قیمت نهایی را مشخص کرد. نوع متریال، کیفیت ساخت، برند تولیدکننده، نوع عملگر و شرایط بازار از مهم‌ترین عوامل تعیین‌کننده قیمت این محصول هستند.

در هنگام خرید شیر پروانه ای باید علاوه بر قیمت، به کیفیت، طول عمر و تناسب محصول با شرایط کاری نیز توجه شود؛ زیرا انتخاب شیر نامناسب می‌تواند باعث افزایش هزینه تعمیرات و توقف سیستم شود.

جنس بدنه و دیسک

یکی از مهم‌ترین عوامل تأثیرگذار بر قیمت شیر پروانه ای ویفری، جنس بدنه و دیسک آن است.

مدل‌های مختلف دارای تفاوت قیمت هستند:

شیر پروانه ای بدنه چدن دیسک پلیمر

این مدل یکی از گزینه‌های اقتصادی و پرکاربرد است. ترکیب استحکام چدن با مقاومت شیمیایی پلیمر باعث شده برای بسیاری از پروژه‌های آب، فاضلاب، کشاورزی و صنعتی مناسب باشد.

شیر پروانه ای بدنه چدن دیسک چدن

این مدل به دلیل استفاده از چدن در بدنه و دیسک، مقاومت مکانیکی بالایی دارد و برای کاربردهای عمومی با فشار متوسط گزینه مناسبی محسوب می‌شود.

شیر پروانه ای بدنه پلیمر دیسک پلیمر

این مدل به دلیل استفاده از پلیمرهای مقاوم، وزن پایین و مقاومت بسیار خوب در برابر خوردگی، برای محیط‌های مرطوب و سیالات شیمیایی کاربرد زیادی دارد.

تأثیر سایز شیر بر قیمت

سایز شیر یکی دیگر از عوامل مهم در تعیین قیمت است.

هرچه قطر شیر افزایش پیدا کند:

• مقدار مواد اولیه بیشتر می‌شود.
• ابعاد قطعات افزایش پیدا می‌کند.
• فرآیند تولید پیچیده‌تر می‌شود.

به همین دلیل شیرهای سایز بزرگ معمولاً قیمت بالاتری نسبت به سایزهای کوچک دارند.

سایزهای رایج شیر پروانه ای ویفری شامل:

• ۲ اینچ
• ۳ اینچ
• ۴ اینچ
• ۶ اینچ
• ۸ اینچ
• ۱۰ اینچ
• ۱۲ اینچ و بالاتر

است.

تأثیر نوع عملگر بر قیمت

نوع کنترل شیر نیز روی قیمت نهایی تأثیر دارد.

شیر پروانه ای اهرمی

اقتصادی‌ترین مدل است و برای کنترل دستی سریع استفاده می‌شود.

مزایا:

• قیمت مناسب
• نصب آسان
• تعمیرات ساده

شیر پروانه ای گیربکسی

به دلیل وجود مکانیزم کاهش نیرو، قیمت بیشتری نسبت به مدل اهرمی دارد.

این مدل برای سایزهای بزرگ‌تر و شرایطی که باز و بسته کردن شیر نیاز به نیروی بیشتری دارد، استفاده می‌شود.

شیر پروانه ای پنوماتیکی و برقی

این مدل‌ها برای سیستم‌های اتوماتیک استفاده می‌شوند و به دلیل وجود تجهیزات کنترلی، هزینه بیشتری دارند.

کاربرد اصلی:

• کارخانه‌ها
• خطوط تولید
• سیستم‌های هوشمند صنعتی

راهنمای خرید شیر پروانه ای ویفری

برای انتخاب صحیح باید چند عامل مهم بررسی شود:

۱. نوع سیال

ابتدا باید مشخص شود شیر برای چه سیالی استفاده می‌شود.

به عنوان مثال:

• آب → سیت EPDM و دیسک پلیمر یا چدن مناسب است.
• روغن → سیت NBR گزینه مناسب‌تری است.
• مواد شیمیایی → استفاده از متریال مقاوم مانند PTFE یا پلیمرهای خاص توصیه می‌شود.

۲. فشار کاری سیستم

هر شیر دارای محدوده فشار کاری مشخصی است.

استفاده از شیری که تحمل فشار سیستم را نداشته باشد، باعث کاهش عمر محصول و ایجاد نشتی خواهد شد.

۳. دمای سیال

دمای کاری تأثیر زیادی بر انتخاب جنس سیت و دیسک دارد.

برای دماهای بالا باید از متریال‌هایی استفاده شود که مقاومت حرارتی مناسب داشته باشند.

 برند و کیفیت ساخت

انتخاب برند معتبر باعث افزایش اطمینان از عملکرد شیر، آب‌بندی بهتر و کاهش هزینه‌های نگهداری می‌شود.

انواع برند شیر پروانه ای

میراب

فاراب

مکانیک آب

ویسپار VISPAR

AYVA

SAPAG

سوالات متداول

شیر پروانه ای ویفری برای چه سیالاتی مناسب است؟

این شیر برای آب، فاضلاب، سیستم‌های آبیاری، تأسیسات ساختمانی و بسیاری از سیالات صنعتی مورد استفاده قرار می‌گیرد. انتخاب جنس بدنه، دیسک و سیت باید متناسب با نوع سیال انجام شود.

تفاوت شیر پروانه ای ویفری و فلنجی چیست؟

شیر ویفری بین دو فلنج نصب می‌شود و وزن و قیمت پایین‌تری دارد، اما شیر فلنجی دارای بدنه فلنج‌دار بوده و برای فشارهای بالاتر و شرایط سخت‌تر مناسب‌تر است.

بهترین جنس دیسک شیر پروانه ای چیست؟

انتخاب جنس دیسک به نوع کاربرد بستگی دارد. دیسک پلیمری برای مقاومت در برابر خوردگی مناسب است، در حالی که دیسک چدنی استحکام مکانیکی بالاتری دارد.

آیا شیر پروانه ای ویفری نیاز به تعمیر و نگهداری دارد؟

این شیر به دلیل ساختار ساده، نیاز به نگهداری کمی دارد؛ اما بررسی دوره‌ای آب‌بندی، عملکرد اهرم و شرایط سیت می‌تواند عمر آن را افزایش دهد.

شیر پروانه ای فولاب چه مدل‌هایی دارد؟

فولاب شیرهای پروانه‌ای ویفری را در مدل‌های مختلف شامل بدنه چدن دیسک

پلیمر، بدنه چدن دیسک چدن و بدنه پلیمر دیسک پلیمر تولید می‌کند.

جمع‌بندی

شیر پروانه ای ویفری یکی از بهترین گزینه‌ها برای کنترل جریان سیالات در بسیاری از صنایع است. طراحی ساده، وزن کم، نصب آسان، قیمت اقتصادی و عملکرد سریع باعث شده این شیر جایگاه ویژه‌ای در پروژه‌های مختلف داشته باشد.

انتخاب صحیح جنس بدنه، دیسک و سیت اهمیت زیادی در عملکرد نهایی شیر دارد. مدل‌های مختلف فولاب مانند شیر پروانه ای بدنه چدن دیسک پلیمر، بدنه چدن دیسک چدن و بدنه پلیمر دیسک پلیمر امکان انتخاب مناسب برای شرایط مختلف کاری را فراهم می‌کنند.

اگر به دنبال شیری با عملکرد مطمئن، هزینه نگهداری پایین و طول عمر مناسب هستید، شیر پروانه ای ویفری فولاب می‌تواند یکی از گزینه‌های مناسب برای پروژه‌های صنعتی، کشاورزی و تأسیساتی باشد. .
