راهنمای نصب شیر فلکه کشویی | آموزش اصولی نصب، نکات فنی و استانداردها

نصب شیر فلکه کشویی یکی از مهم‌ترین مراحل اجرای سیستم‌های لوله‌کشی صنعتی و ساختمانی است. بنابراین اگر این شیر به‌درستی نصب نشود، ممکن است با نشتی، افت فشار، خرابی زودهنگام و حتی آسیب به خط لوله مواجه شوید. در این راهنمای جامع، مراحل نصب شیر فلکه کشویی، نکات فنی، استانداردهای مهم، اشتباهات رایج و روش عیب‌یابی را بررسی می‌کنیم.

شیر فلکه کشویی Gate Valve یکی از پرکاربردترین شیرآلات صنعتی است که برای قطع و وصل کامل جریان سیال استفاده می‌شود. در نظر داشته باشید این شیر برای تنظیم دبی طراحی نشده و باید تنها در حالت کاملاً باز یا کاملاً بسته قرار گیرد.

کاربردها

کشویی-لاستیکی

• شبکه‌های آبرسانی شهری
• سیستم های آبیاری کشاورزی
• تأسیسات ساختمانی
• صنایع نفت، گاز و پتروشیمی
• خطوط انتقال آب
• خطوط انتقال سیالات خورنده و غیرخورنده
• صنایع نیروگاهی و کارخانه‌ها

انواع

شناخت نوع شیر فلکه کشویی قبل از نصب اهمیت زیادی دارد.

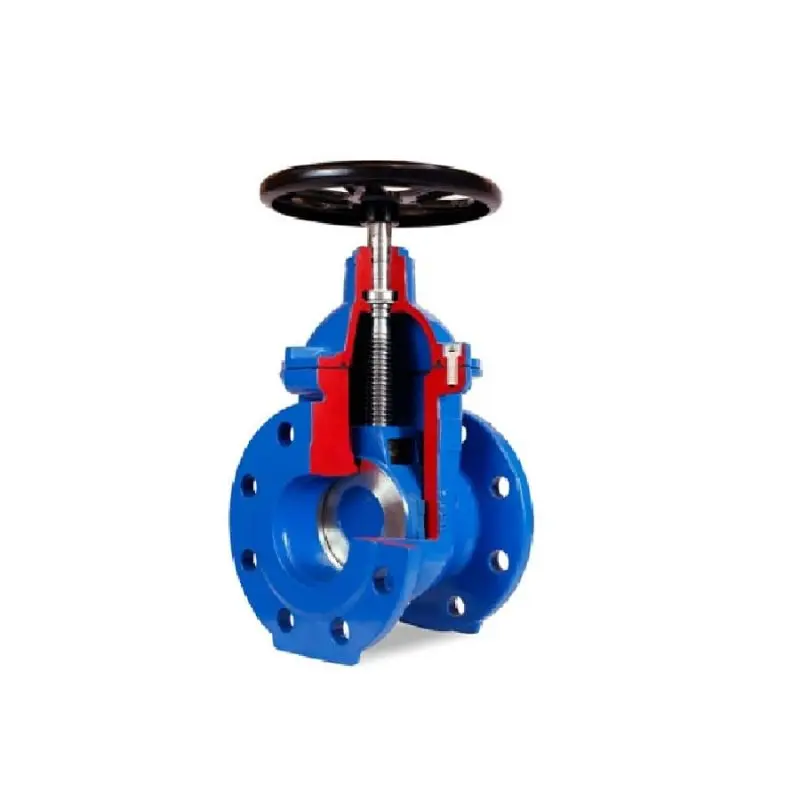

 شیر فلکه زبانه فلزی

کشویی فلزی

ویژگی‌ها:

• مناسب فشار و دمای بالا
• مقاومت مکانیکی زیاد
• مناسب صنایع نفت، گاز و بخار

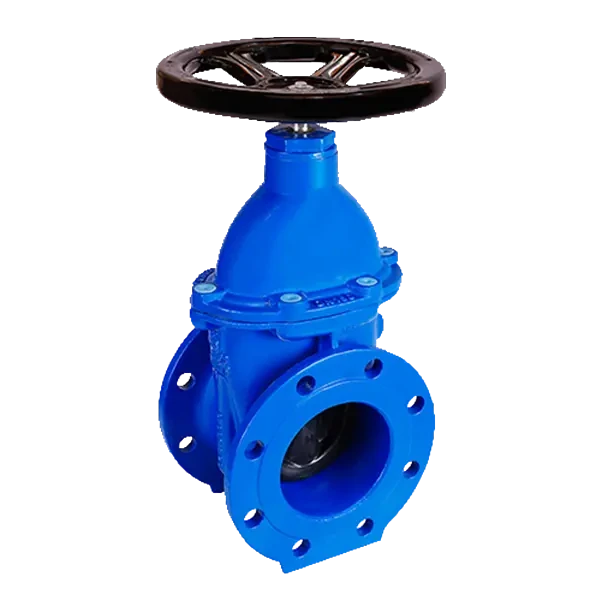

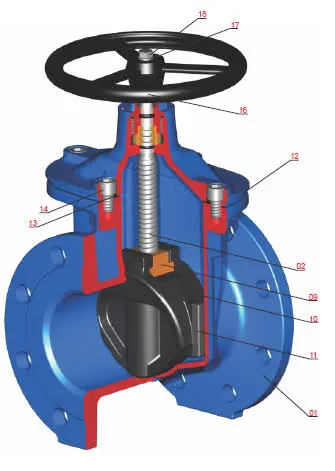

 شیر فلکه زبانه لاستیکی

ویژگی‌ها:

شیر فلکه کشویی زبانه لاستیکی

• آب‌بندی بسیار مناسب
• مناسب شبکه‌های آب شهری
• کاهش احتمال نشتی

انواع از نظر جنس بدنه

• شیر فلکه چدنی
• شیر فلکه فولادی
• شیر فلکه برنجی
• شیر فلکه استیل

بنابراین انتخاب متریال باید بر اساس فشار کاری، دمای سیال، نوع سیال و شرایط محیط انجام شود.

ابزارهای موردنیاز برای نصب

برای نصب صحیح شیر فلکه کشویی بهتر است ابزارهای زیر را آماده کنید:

• آچار فرانسه
• آچار گشتاور (Torque Wrench)
• نوار تفلون
• پیچ و مهره استاندارد فلنج
• واشر مناسب فشار و دما
• دستکش و تجهیزات ایمنی

مراحل نصب

مرحله اول: بررسی مشخصات فنی

قبل از نصب شیر فلکه کشویی موارد زیر را بررسی کنید:

• سایز شیر (DN یا NPS)
• کلاس فشاری
• استاندارد ساخت (DIN، ANSI یا API)
• سالم بودن بدنه و فلنج‌ها
• جهت جریان (در صورت درج روی بدنه)

مرحله دوم: آماده‌سازی خط لوله

قبل از قرار دادن شیر در مسیر، موارد زیر را انجام دهید:

• داخل لوله را از براده، شن و ذرات اضافی تمیز کنید.
• هم‌راستایی فلنج‌ها را بررسی کنید.
• از سالم بودن سطح آب‌بندی اطمینان حاصل کنید.
• واشر مناسب را بین دو فلنج قرار دهید.

مرحله سوم: نصب

در زمان نصب این نکات را رعایت کنید:

• شیر را در حالت کاملاً باز نصب کنید.
• در بیشتر پروژه‌ها نصب افقی بهترین گزینه است.
• ساقه شیر بهتر است رو به بالا باشد.
• از وارد شدن تنش به بدنه شیر جلوگیری کنید.
• شیر نباید وزن لوله را تحمل کند.

مرحله چهارم: بستن پیچ‌های فلنج

برای جلوگیری از نشتی:

• پیچ‌ها را به‌صورت ضربدری سفت کنید.
• از آچار گشتاور استفاده کنید.
• از سفت کردن بیش از حد پیچ‌ها خودداری کنید.
• گشتاور بستن مطابق استاندارد فلنج انتخاب شود.

مرحله پنجم: تست نهایی

پس از نصب:

• سیستم را به‌آرامی تحت فشار قرار دهید.
• تست هیدرواستاتیک انجام دهید.
• فلنج‌ها را از نظر نشتی بررسی کنید.
• عملکرد باز و بسته شدن شیر را کنترل کنید.

جدول گشتاور تقریبی پیچ‌های فلنج

توجه: مقادیر فوق تقریبی هستند و برای پروژه‌های اجرایی باید به استانداردهای ANSI یا DIN و دستورالعمل سازنده مراجعه شود.

نکات مهم نصب شیر فلکه های چدنی کشویی

در زمان نصب به موارد زیر توجه کنید:

• از این شیر برای تنظیم جریان استفاده نکنید.
• از نصب در محل‌های دارای لرزش شدید خودداری کنید.
• در خطوط عمودی، بهتر است جریان رو به بالا باشد.
• از نصب ساقه شیر به سمت پایین خودداری کنید.
• در سیستم‌های حساس، استانداردهای بین‌المللی را رعایت کنید.

چک‌ لیست نصب شیر فلکه چدنی

قبل از نصب

• سلامت ظاهری شیر بررسی شود.
• سایز شیر با خط لوله مطابقت داشته باشد.
• کلاس فشاری کنترل شود.
• داخل لوله کاملاً تمیز باشد.

هنگام نصب

• شیر در حالت کاملاً باز باشد.
• از واشر استاندارد استفاده شود.
• پیچ‌ها به‌صورت ضربدری بسته شوند.
• گشتاور پیچ‌ها کنترل شود.

بعد از نصب

• تست هیدرواستاتیک انجام شود.
• نشتی بررسی شود.
• عملکرد باز و بسته شدن شیر کنترل شود.

شرایط نصب شیر فلکه کشویی در صنایع مختلف

شبکه‌های آب شهری

در شبکه‌های آبرسانی معمولاً از شیر فلکه کشویی زبانه لاستیکی استفاده می‌شود، زیرا آب‌بندی بهتری دارد و احتمال نشتی کمتر است.

صنایع نفت و گاز

در این صنایع معمولاً از شیر فلکه کشویی فولادی با استاندارد API استفاده می‌شود که تحمل فشار و دمای بالاتری دارد.

مشکلات رایج پس از نصب

نشتی از فلنج شیر فلکه کشویی

علت:

• واشر نامناسب
• گشتاور نادرست پیچ‌ها
• ناهم‌راستایی فلنج‌ها

راهکار:

• تعویض واشر
• بستن مجدد پیچ‌ها با گشتاور مناسب

سفت چرخیدن فلکه شیر

علت:

• ورود ذرات به داخل شیر
• نصب نادرست

راهکار:

• شست‌وشوی خط لوله
• بررسی عملکرد داخلی شیر

افت فشار غیرعادی

علت:

استفاده از شیر فلکه کشویی برای تنظیم جریان.

راهکار:

برای کنترل دبی بهتر است از شیر سوزنی یا شیر کنترلی استفاده شود.

اشتباهات رایج هنگام نصب شیرفلکه

از این اشتباهات خودداری کنید:

• بستن بیش از حد پیچ‌ها
• نصب شیر در حالت نیمه‌باز
• استفاده از واشر نامناسب
• بی‌توجهی به کلاس فشاری
• هم‌محور نبودن فلنج‌ها
• نصب وارونه شیر

سوالات متداول

آیا این شیر ، جهت نصب مشخصی دارد؟

در بیشتر مدل‌ها خیر؛ اما اگر روی بدنه فلش جهت جریان درج شده باشد، در نتیجه باید مطابق همان نصب شود.

آیا نصب به‌صورت عمودی امکان‌پذیر است؟

بله، اما بهتر است جهت جریان رو به بالا باشد و همچنین ساقه شیر رو به پایین قرار نگیرد.

چرا بعد از نصب شیر نشتی ایجاد می‌شود؟

رایج‌ترین علت‌ها عبارت‌اند از:

• واشر نامناسب
• سفت نشدن صحیح پیچ‌ها
• ناهم‌راستایی فلنج‌ها
• آسیب دیدن سطح آب‌بندی

جمع‌بندی

بنابراین نصب شیر فلکه کشویی اگر مطابق اصول فنی انجام شود، باعث افزایش عمر تجهیزات، کاهش نشتی و عملکرد مطمئن سیستم خواهد شد. انتخاب شیر مناسب، رعایت استانداردهای نصب، استفاده از واشر و پیچ استاندارد، بستن پیچ‌ها با گشتاور صحیح و انجام تست نهایی، مهم‌ترین عواملی هستند که باید در هر پروژه رعایت شوند.

از طرفی اگر برای انتخاب یا نصب شیر فلکه کشویی متناسب با پروژه خود نیاز به مشاوره دارید، کارشناسان ما آماده راهنمایی شما هستند.
